<CUBE MX 설정>

* Joystick : JOY_A, JOY_B, JOY_C, JOY_D, JOY_CTR, JOY_COM=GND, JOY_CTR

* LED : PD12, PD13, PD14, PD15

* Switch : KEY_USER, KEY_WAKEUP

* 동작원리 : Joystick이 Active low 일 때, LED On, JOY_CTR은 Enter 역할





/**
******************************************************************************
* File Name : main.c
* Description : Main program body
******************************************************************************
*
* COPYRIGHT(c) 2022 STMicroelectronics
*
* Redistribution and use in source and binary forms, with or without modification,
* are permitted provided that the following conditions are met:
* 1. Redistributions of source code must retain the above copyright notice,
* this list of conditions and the following disclaimer.
* 2. Redistributions in binary form must reproduce the above copyright notice,
* this list of conditions and the following disclaimer in the documentation
* and/or other materials provided with the distribution.
* 3. Neither the name of STMicroelectronics nor the names of its contributors
* may be used to endorse or promote products derived from this software
* without specific prior written permission.
*
* THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS"
* AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE
* IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE
* DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDER OR CONTRIBUTORS BE LIABLE
* FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL
* DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR
* SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER
* CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY,
* OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE
* OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
*
******************************************************************************
*/
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "stm32f4xx_hal.h"
#include "gpio.h"
/* USER CODE BEGIN Includes */
/* USER CODE END Includes */
/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN PV */
/* Private variables ---------------------------------------------------------*/
/* USER CODE END PV */
/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
void Error_Handler(void);
/* USER CODE BEGIN PFP */
/* Private function prototypes -----------------------------------------------*/
/* USER CODE END PFP */
/* USER CODE BEGIN 0 */
/* USER CODE END 0 */
int main(void)
{
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration----------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* Configure the system clock */
SystemClock_Config();
/* Initialize all configured peripherals */
MX_GPIO_Init();
/* USER CODE BEGIN 2 */
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
/* A - LED1 */
if(HAL_GPIO_ReadPin(JOY_A_GPIO_Port, JOY_A_Pin) == GPIO_PIN_RESET)
HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_SET);
else
HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_RESET);

// ex) GPIO A포트의 JOY_A Pin이 Low면 LED ON

/* B - LED2 */
if(HAL_GPIO_ReadPin(JOY_B_GPIO_Port, JOY_B_Pin) == GPIO_PIN_RESET)
HAL_GPIO_WritePin(LED2_GPIO_Port, LED2_Pin, GPIO_PIN_SET);
else
HAL_GPIO_WritePin(LED2_GPIO_Port, LED2_Pin, GPIO_PIN_RESET);
/* C - LED3 */
if(HAL_GPIO_ReadPin(JOY_C_GPIO_Port, JOY_C_Pin) == GPIO_PIN_RESET)
HAL_GPIO_WritePin(LED3_GPIO_Port, LED3_Pin, GPIO_PIN_SET);
else
HAL_GPIO_WritePin(LED3_GPIO_Port, LED3_Pin, GPIO_PIN_RESET);
/* D - LED4 */
if(HAL_GPIO_ReadPin(JOY_D_GPIO_Port, JOY_D_Pin) == GPIO_PIN_RESET)
HAL_GPIO_WritePin(LED4_GPIO_Port, LED4_Pin, GPIO_PIN_SET);
else
HAL_GPIO_WritePin(LED4_GPIO_Port, LED4_Pin, GPIO_PIN_RESET);
/* PRESS - LED1 LED2 LED3 LED4 */
if(HAL_GPIO_ReadPin(JOY_CTR_GPIO_Port, JOY_CTR_Pin) == GPIO_PIN_RESET ||
HAL_GPIO_ReadPin(KEY_WAKEUP_GPIO_Port, KEY_WAKEUP_Pin) == GPIO_PIN_RESET ||
HAL_GPIO_ReadPin(KEY_USER_GPIO_Port, KEY_USER_Pin) == GPIO_PIN_RESET)

//JOY_CTR(enter)가 Low일때, KEY_WAKREUP, KEY_USER가 Low일 때,

{



HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_SET);
HAL_GPIO_WritePin(LED2_GPIO_Port, LED2_Pin, GPIO_PIN_SET);
HAL_GPIO_WritePin(LED3_GPIO_Port, LED3_Pin, GPIO_PIN_SET);
HAL_GPIO_WritePin(LED4_GPIO_Port, LED4_Pin, GPIO_PIN_SET);



}
else
{
HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_RESET);
HAL_GPIO_WritePin(LED2_GPIO_Port, LED2_Pin, GPIO_PIN_RESET);
HAL_GPIO_WritePin(LED3_GPIO_Port, LED3_Pin, GPIO_PIN_RESET);
HAL_GPIO_WritePin(LED4_GPIO_Port, LED4_Pin, GPIO_PIN_RESET);
}
}
/* USER CODE END 3 */
}
/** System Clock Configuration
*/
void SystemClock_Config(void)
{
RCC_OscInitTypeDef RCC_OscInitStruct;
RCC_ClkInitTypeDef RCC_ClkInitStruct;
/**Configure the main internal regulator output voltage



*/
__HAL_RCC_PWR_CLK_ENABLE();
__HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);
/**Initializes the CPU, AHB and APB busses clocks
*/
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
RCC_OscInitStruct.HSIState = RCC_HSI_ON;
RCC_OscInitStruct.HSICalibrationValue = 16;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSI;
RCC_OscInitStruct.PLL.PLLM = 8;
RCC_OscInitStruct.PLL.PLLN = 168;
RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
RCC_OscInitStruct.PLL.PLLQ = 4;
if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
{
Error_Handler();
}
/**Initializes the CPU, AHB and APB busses clocks
*/
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV2;
if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_5) != HAL_OK)
{
Error_Handler();
}
/**Configure the Systick interrupt time
*/
HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/1000);
/**Configure the Systick
*/
HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);
/* SysTick_IRQn interrupt configuration */
HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);
}
/* USER CODE BEGIN 4 */
/* USER CODE END 4 */
/**
* @brief This function is executed in case of error occurrence.
* @param None
* @retval None
*/
void Error_Handler(void)
{
/* USER CODE BEGIN Error_Handler */
/* User can add his own implementation to report the HAL error return state */
while(1)
{
}
/* USER CODE END Error_Handler */
}
#ifdef USE_FULL_ASSERT
/**
* @brief Reports the name of the source file and the source line number
* where the assert_param error has occurred.
* @param file: pointer to the source file name
* @param line: assert_param error line source number
* @retval None
*/
void assert_failed(uint8_t* file, uint32_t line)
{
/* USER CODE BEGIN 6 */
/* User can add his own implementation to report the file name and line number,
ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
/* USER CODE END 6 */
}
#endif
/**
* @}
*/
/**
* @}
*/
/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/





Joystick, KEY Switch제어 시 LED가 켜지는 코드

반응형

'Project > Open407V-C' 카테고리의 다른 글

Open407V-C Timer 인터럽트(Timer 84hz Clock)  (0) 2022.06.13
OPEN407V-C TIMER 기본 동작  (0) 2022.04.01
OPEN407V-C EXIT 외부 인터럽트  (0) 2022.03.31
OPEN407V-C UART, Printf 제어  (0) 2022.03.30
Open407V-c package B  (0) 2022.01.06
반응형

스위치를 이용한 입력으로 시리얼 전송

시리얼 문자를 이용한 LED OnOFF



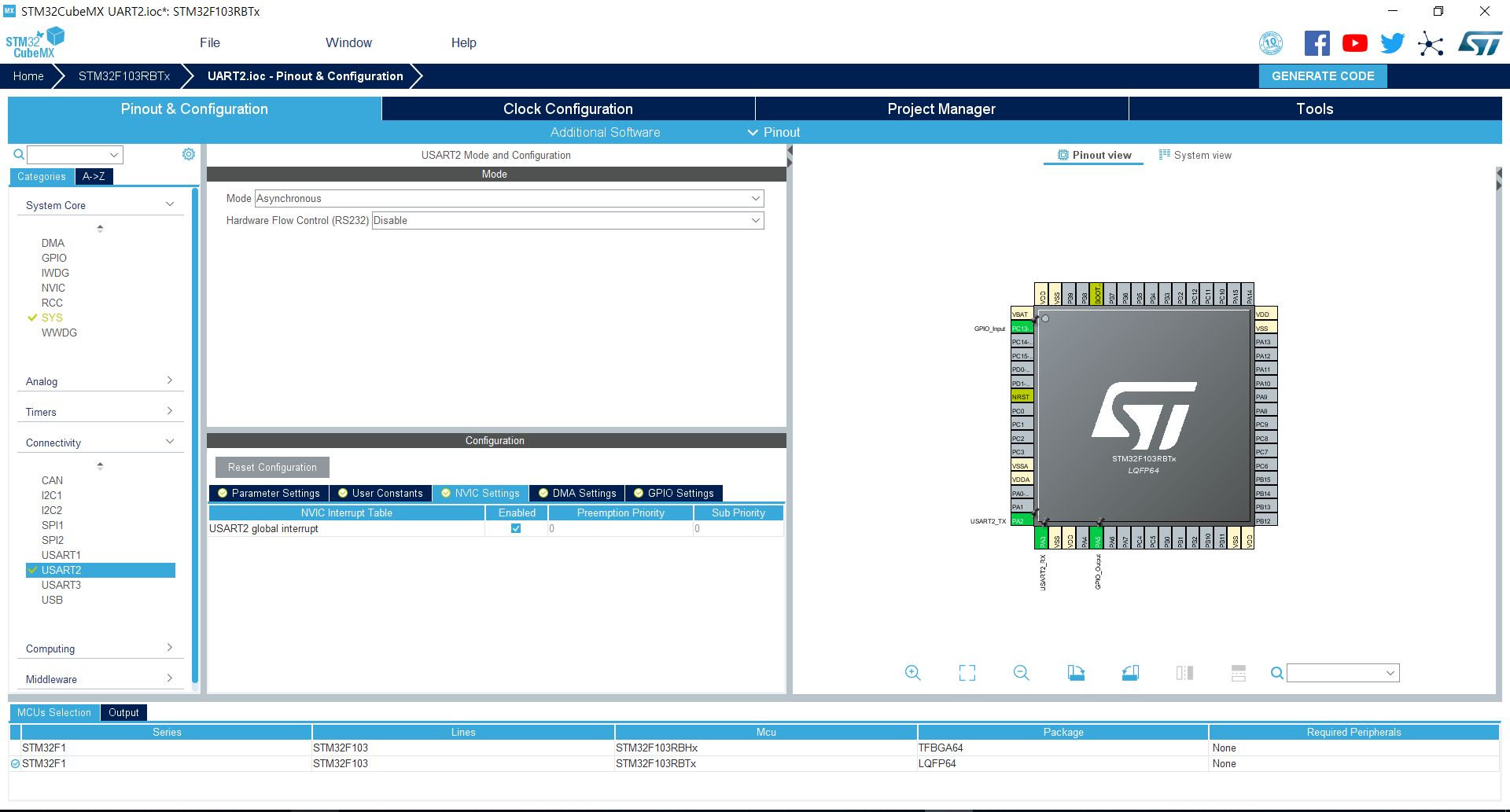

1. CUBE MX SET



2. Sorce Code

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */


  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART2_UART_Init();
  /* USER CODE BEGIN 2 */
HAL_StatusTypeDef RcvStat ;
uint8_t bufftx[10] = "Hello!\n" ;
uint8_t b_in[10] = "b_in\n" ;
uint8_t UsartData[10] ;
uint8_t pin_state ;

HAL_UART_Transmit(&huart2, bufftx, 10, 100) ;
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
RcvStat = HAL_UART_Receive(&huart2, UsartData, 1, 100) ;

if (RcvStat == HAL_OK) {
if (UsartData[0] == 'a') {  // if serial input is 'a', led on
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET) ;
} else if (UsartData[0] == 'b') {  // if serial input is 'a', led off
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET) ;
}

HAL_UART_Transmit(&huart2, UsartData, 1, 100) ;
}

pin_state = HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_13) ;

if (!pin_state) {  // if b1 is low, send b_in
HAL_UART_Transmit(&huart2, b_in, 10, 100) ;
}
  }
  /* USER CODE END 3 */
}



SWITCH를 누르면 B_IN MSG 송신

시리얼문자 'a' 전송시 LED ON

'b'전송시 LED OFF

반응형

'Project > Nucleo-F103RB' 카테고리의 다른 글

Nucleo-F103RB Serial 통신3  (0) 2019.05.27
Nucleo-F103RB Serial 통신2  (0) 2019.05.21
Nucleo-F103RB Serial 통신1  (0) 2019.05.21
Nucleo-F103RB LED 켜기  (0) 2019.05.21
Nucleo-F103RB 개발환경  (0) 2019.05.21
반응형

개발환경 CUBE MX + Keil



1. 프로젝트 생성 및 RCC 설정

- HSE 외부 크리스탈 사용(이미지 참고)



2. PA5 Output 설정



3. Code GENERATE 실행



4. Source Code



int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */


  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
/*
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
HAL_Delay(1000);

HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
HAL_Delay(1000);

*/

// 두 코드 모두 동일 한 기능 수행



HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_5);
HAL_Delay(1000);

HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_5);
HAL_Delay(1000);
  }
  /* USER CODE END 3 */
}



5. F7 빌드 F8 컴파일



6. 컴파일 후 적용되지 않아 봤더니 Reset을 한번 해 주어야 함...

- 왜그런지는 잘 모르겠음... 일단 빌드업 부터 동작 확인 완료



다음 과제는 UART Serial 통신 구현

반응형

'Project > Nucleo-F103RB' 카테고리의 다른 글

Nucleo-F103RB Serial 통신3  (0) 2019.05.27
Nucleo-F103RB Serial 통신2  (0) 2019.05.21
Nucleo-F103RB 시리얼통신 입력으로 제어  (0) 2019.05.21
Nucleo-F103RB Serial 통신1  (0) 2019.05.21
Nucleo-F103RB 개발환경  (0) 2019.05.21
반응형

CUBE MX + Keil

HAL 드라이버를 이용한 개발환경 구성

SYS, RCC 클럭 설정 내부클럭, 외부클럭 설정 방법 및 적용 방법



1. CUBE MX 새 프로젝트 생성

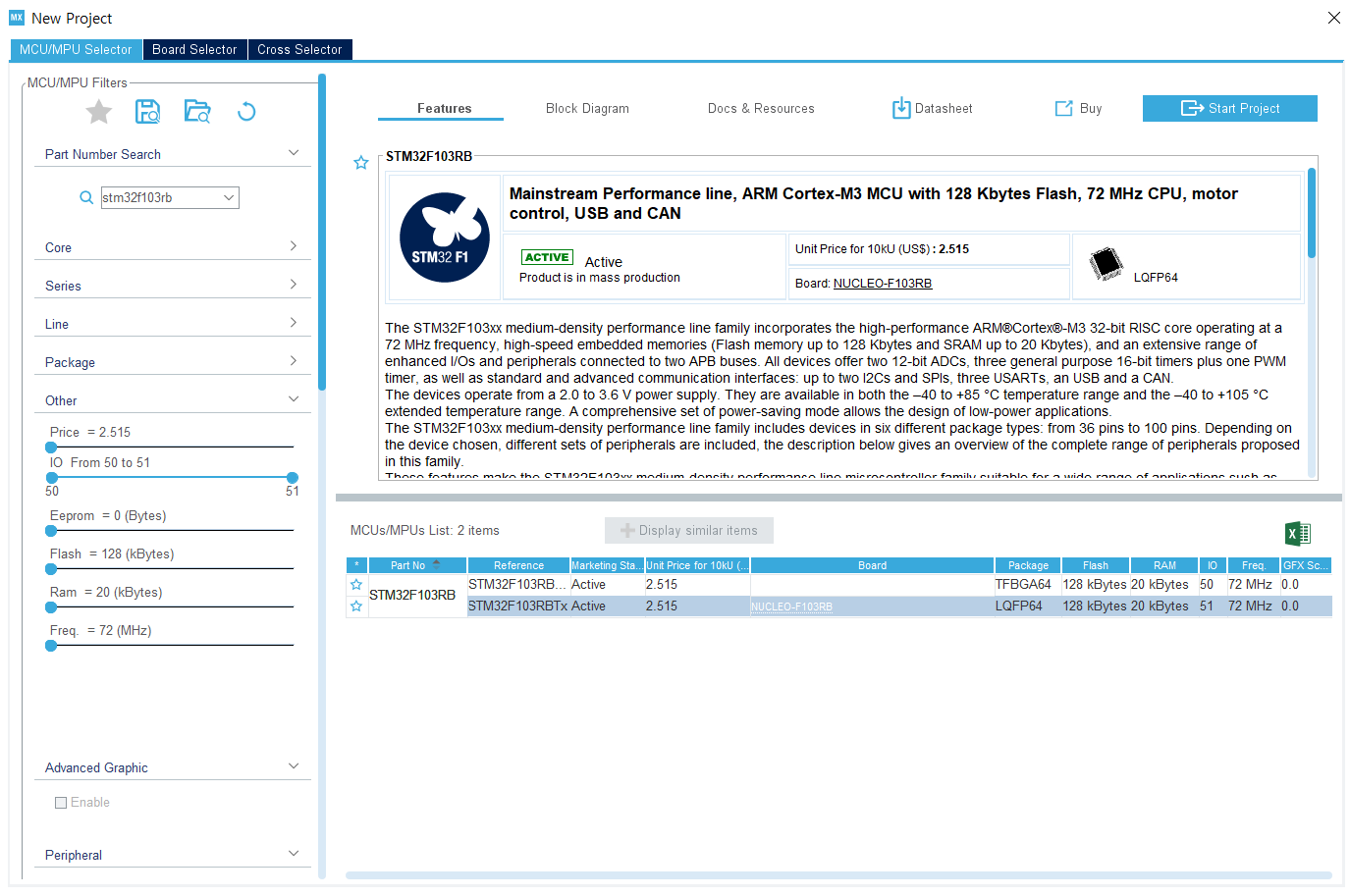

제품군 선택



2. Start Project



3. MCU UI와 새로운 프로젝트 생성이 됨.



4. 기본적으로 LED를 켜기위해 PA5 Output 설정만으로 LED를 켜고 끌 수 있음.

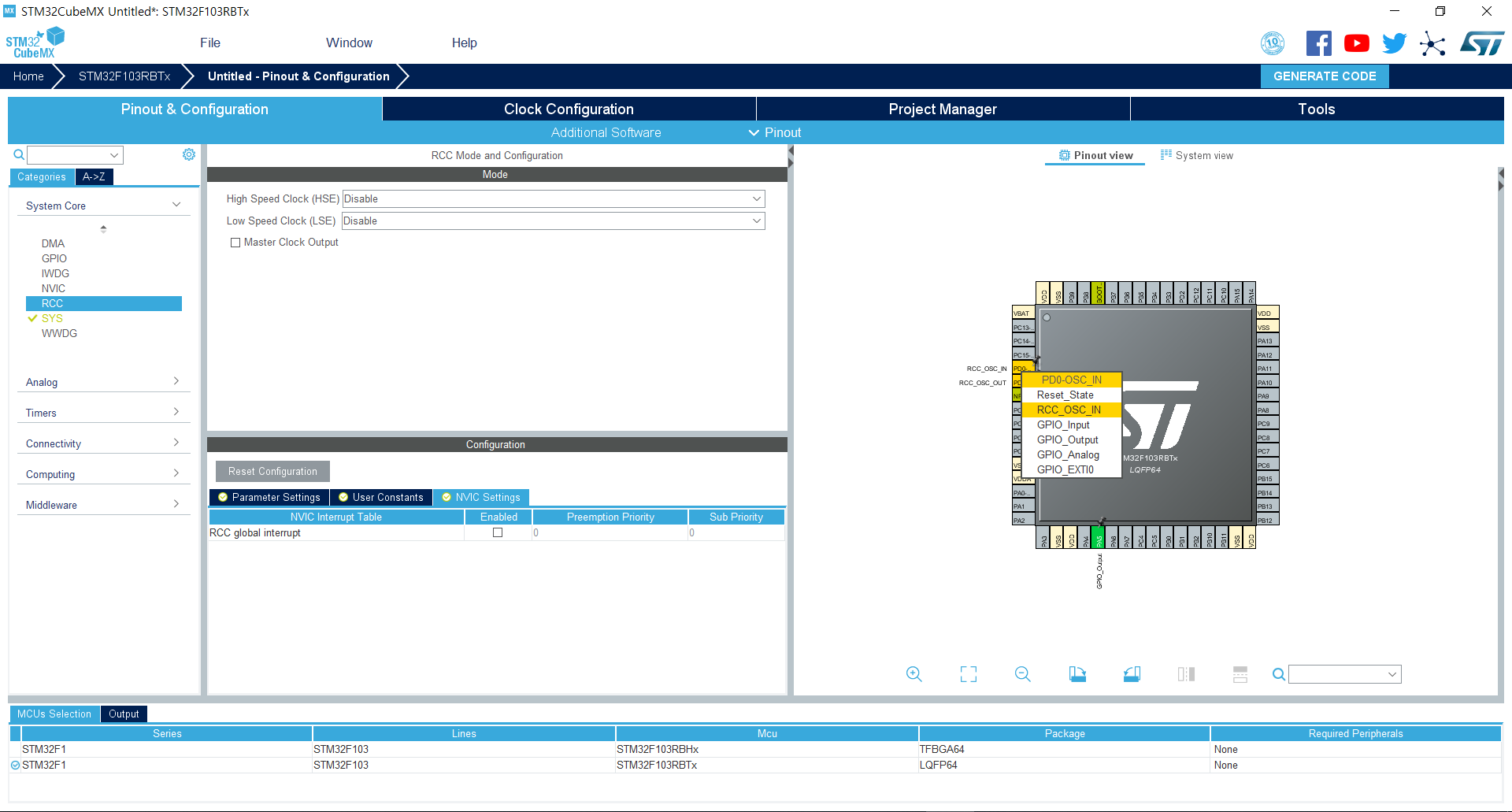

5. 클럭 설정은 PD0, PD1을 RCC_OSC_IN, RCC_OSC_OUT으로 설정한 뒤, 카테고리의 System Core탭 에서 설정이 가능하다.

설정이 되지 않을 경우 해당 핀이 주황색으로 출력이 되는 것을 볼 수 있다.

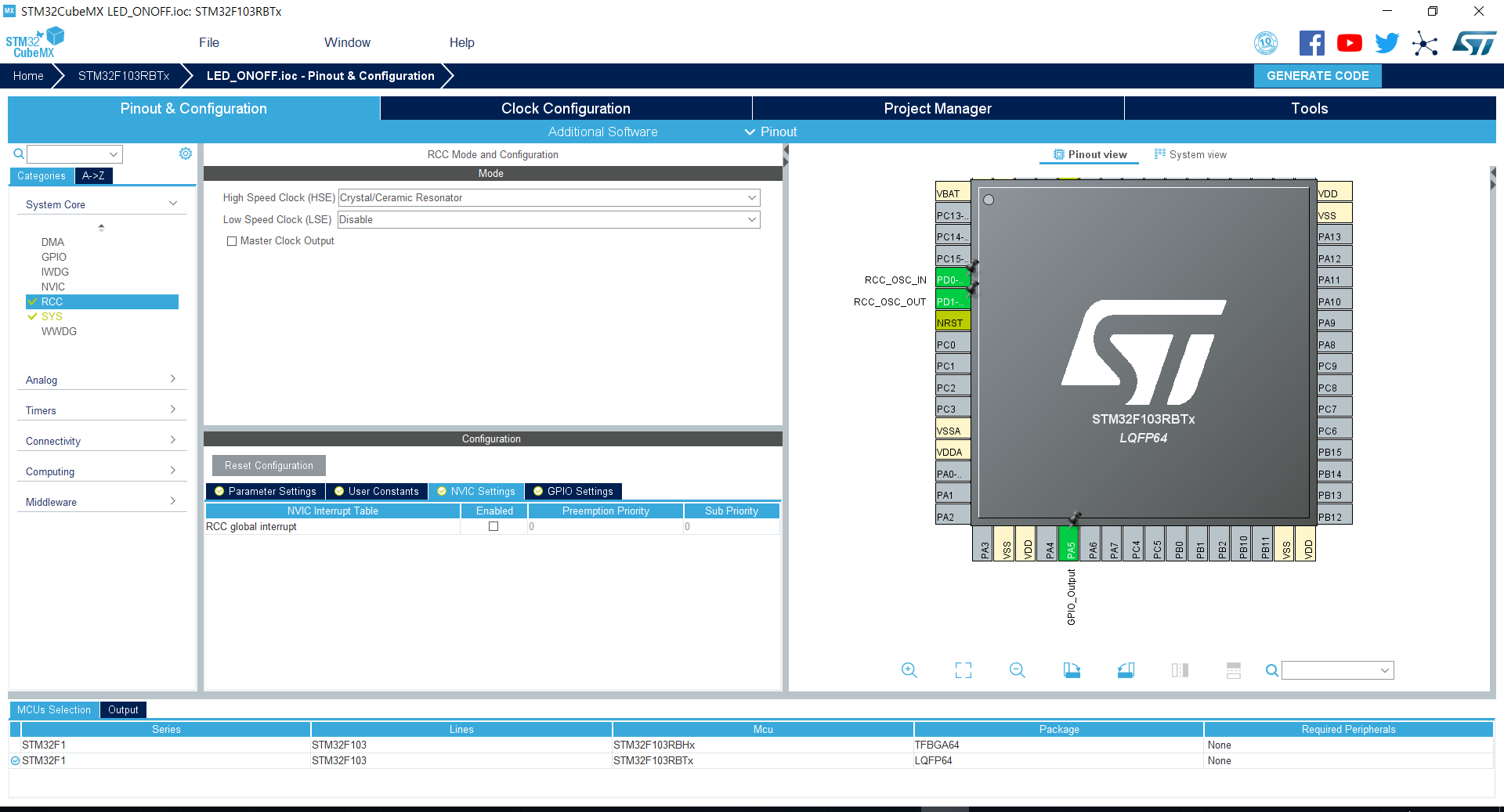

HSE 값을 crystal/ceramic resonator로 설정을 하게 되면 다음과 같이 핀이 녹색으로 정상적으로 적용이 된 것을 볼 수 있다.

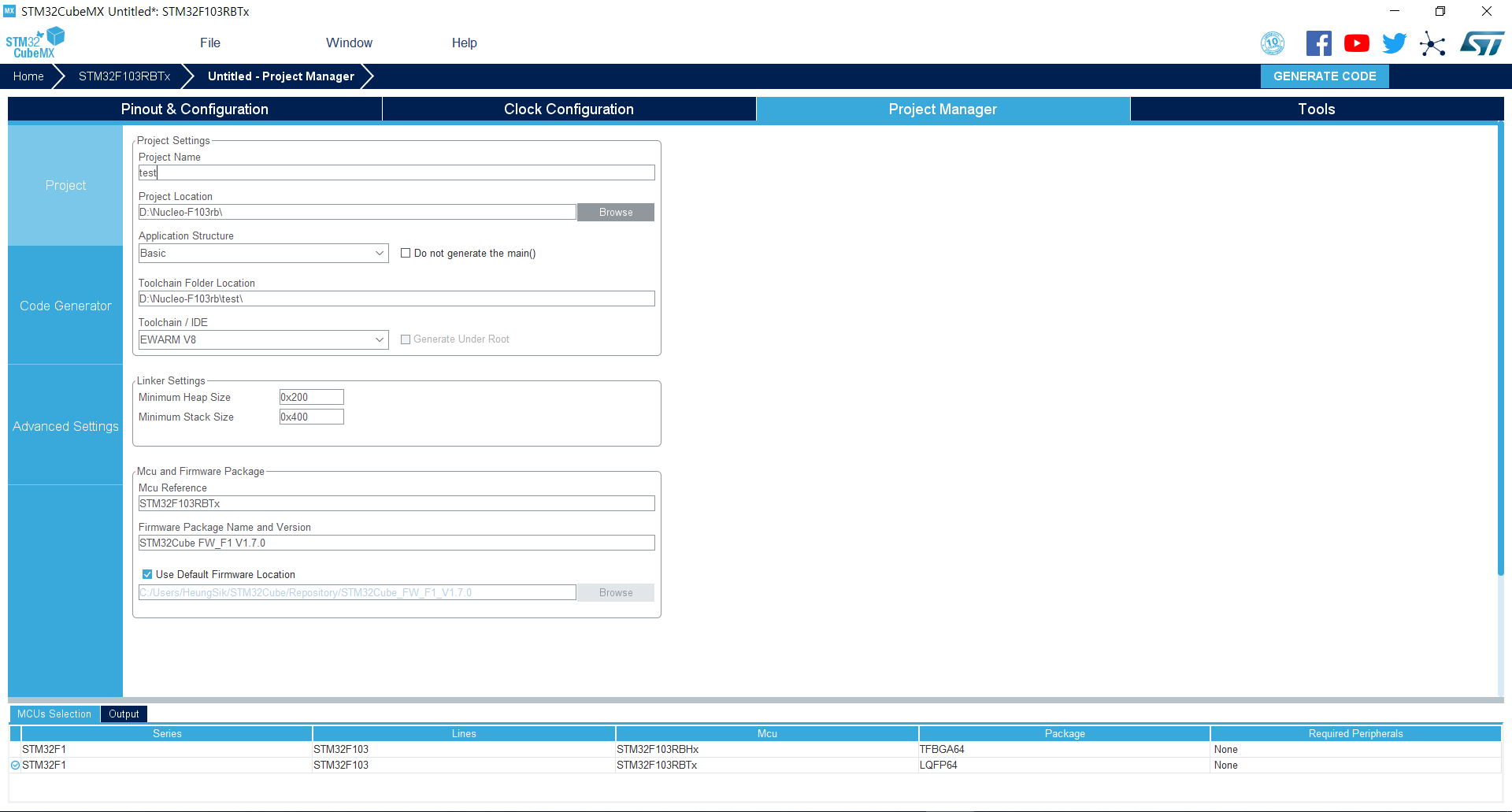

6. Project Manger탭에 진입하여, 프로젝트 네임과 저장할 경로를 설정한다.



7. 나는 Keil V5를 사용할 것이기 때문에 Toolchain/IDE의 선택을 MDK-ARM V5로 선택한다.

자, 이제 설정이 완료되면 우측 상단의 GENERATE CODE버튼을 클릭하면 로딩바가 출력되며 완료시 폴더를 열지 Project를 열지 팝업 창이 출력된다.



다음 포스팅에서 LED를 OnOFF 참고.



반응형

'Project > Nucleo-F103RB' 카테고리의 다른 글

Nucleo-F103RB Serial 통신3  (0) 2019.05.27
Nucleo-F103RB Serial 통신2  (0) 2019.05.21
Nucleo-F103RB 시리얼통신 입력으로 제어  (0) 2019.05.21
Nucleo-F103RB Serial 통신1  (0) 2019.05.21
Nucleo-F103RB LED 켜기  (0) 2019.05.21
반응형

최소 구동 전압과 최대 구동 전압

LED는 최소 구동전압과 최대 구동전압이 있다. 최소 구동 전압보다 낮으면 흐리게 빛이 나고 최대 구동 전압보다 높으면 LED가 파손된다. 이를 표로 나타내면 아래와 같다. (출처)

색상구 분최소전압최대전압전류(일반)전류(최대)
Red1.8V2.3V20 ㎃50 ㎃
Orange2.0V2.3V30 ㎃50 ㎃
Real Yellow2.0V2.8V20 ㎃50 ㎃
emerald Green1.8V2.3V20 ㎃50 ㎃
Real Green3.0V3.6V20 ㎃50 ㎃
sky Blue3.4V3.8V20 ㎃50 ㎃
Real Blue3.4V3.8V20 ㎃50 ㎃
Pink3.4V3.8V20 ㎃50 ㎃
백○White3.4V4.0V20 ㎃50 ㎃

물론 정확한 스팩은 LED의 데이터 시트를 살펴봐야겠지만 데이터 시트가 없는 경우 위의 표를 참고한다.

따라서 LED를 작동할 때는 적당한 저항을 배치해서 LED에 가해지는 전압을 적절하게 조절해야 한다. 이를 위한 방법은 여러가지가 있지만 간단한 계산을 통해서 알아내는 방법을 살펴보자.

공식

(입력전압 -  LED를 켜기 위한 최소전압 )/전류 =  저항값

간단한 계산

예를들어서 적색 LED를 사용하고 입력전압이 5V라면 아래와 같이 계산하면 된다.

1000mA는 1A이다. 따라서 20mA는 20/1000A 즉 0.02A이다. (계산기)

(5V(입력전압) - 1.8V(LED 최소전압))/0.02A(전류) = 160옴

즉 160옴 보다 큰 저항을 사용하면 된다.

LED를 직렬로 연결했을 때

적색 LED 2개를 직렬로 연결했을 때 계산하는 법을 알아보자.

(5V - (1.8V X 2개)) / 0.02A = 70옴

반응형

'Study > 하드웨어' 카테고리의 다른 글

칩 저항 Size 표  (0) 2019.01.09
Noise 대책  (0) 2019.01.07
RC low-pass filter Design  (0) 2019.01.07

+ Recent posts
